La modification de la partie alimentation de la lampe:

Cette alimentation est spécifique à la lampe PKPJ500 mais peut etre utilisée pour des ampoule MH250W standard (à confirmer).

Si on veut utiliser une source lumineuse alternative à cette couteuse luciole, il faut obligatoirement changer l’alimentation.

Le boitier alimentation contient plusieurs cartes, dont une seule nous interesse. Les autres servent pour produire les tensions pour les cartes processeurs, vidéo, audio et consoeurs, ainsi qu’une carte de contrôle de la carte de puissance.

Une analyse au multimètre permet rapidement de déterminer ce qu’il faut faire.

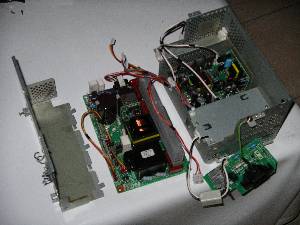

Ouvrir l’appareil sortir le boitier alimentation et le démonter :

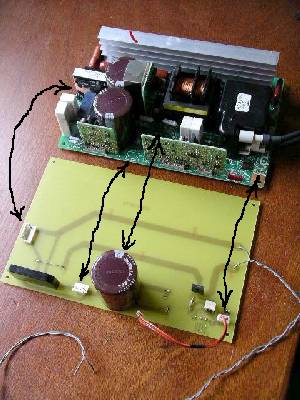

Déconnecter la carte de puissance et récuperer les composants à réutiliser :

Les connecteurs car ils sont difficiles à trouver, et la capa car elle coute chère.

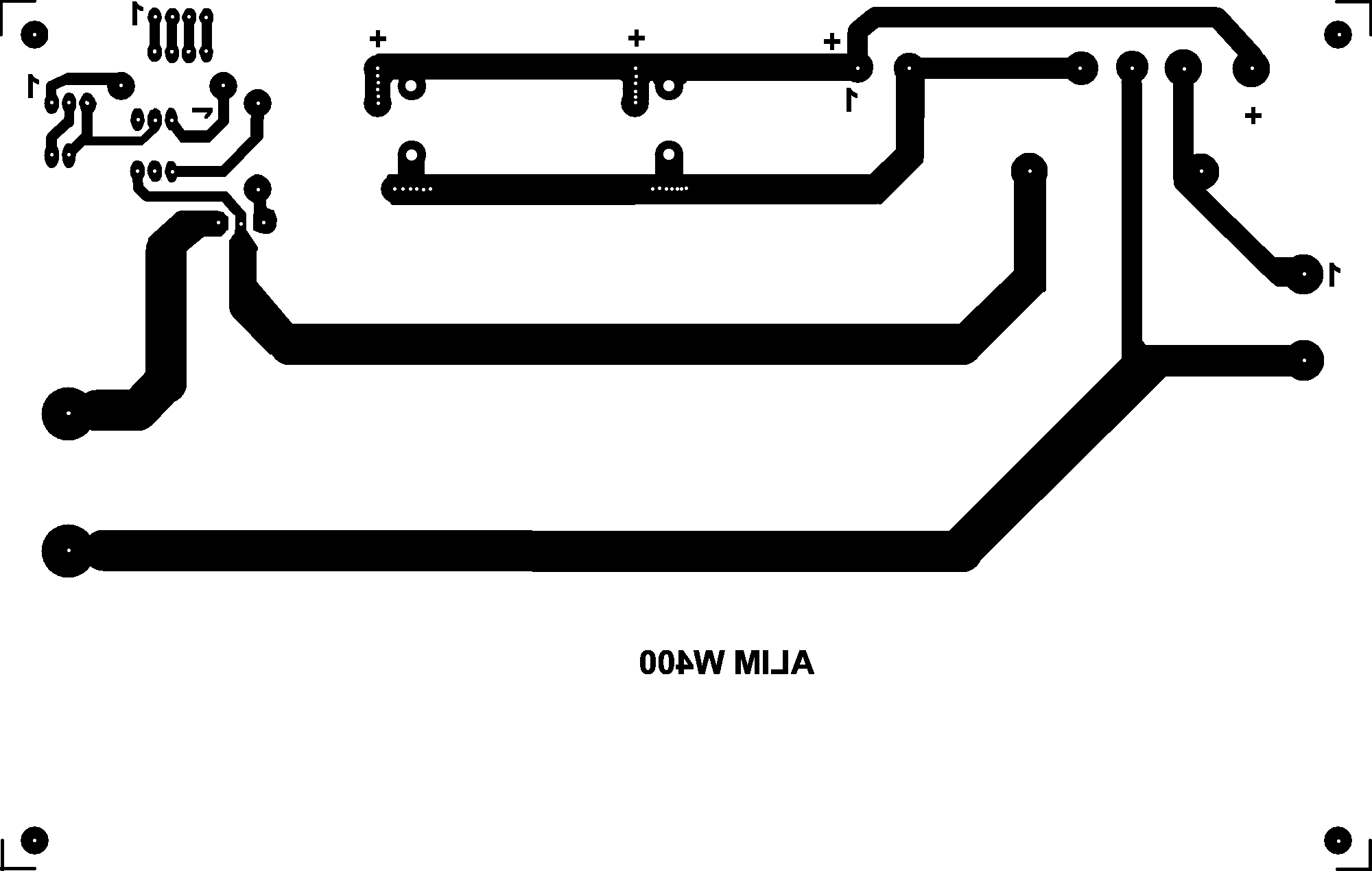

faire le circuit imprimer pour accueillir la nouvelle électronique :

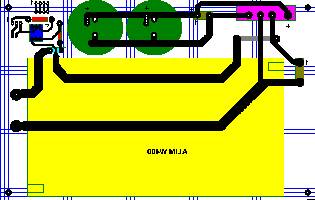

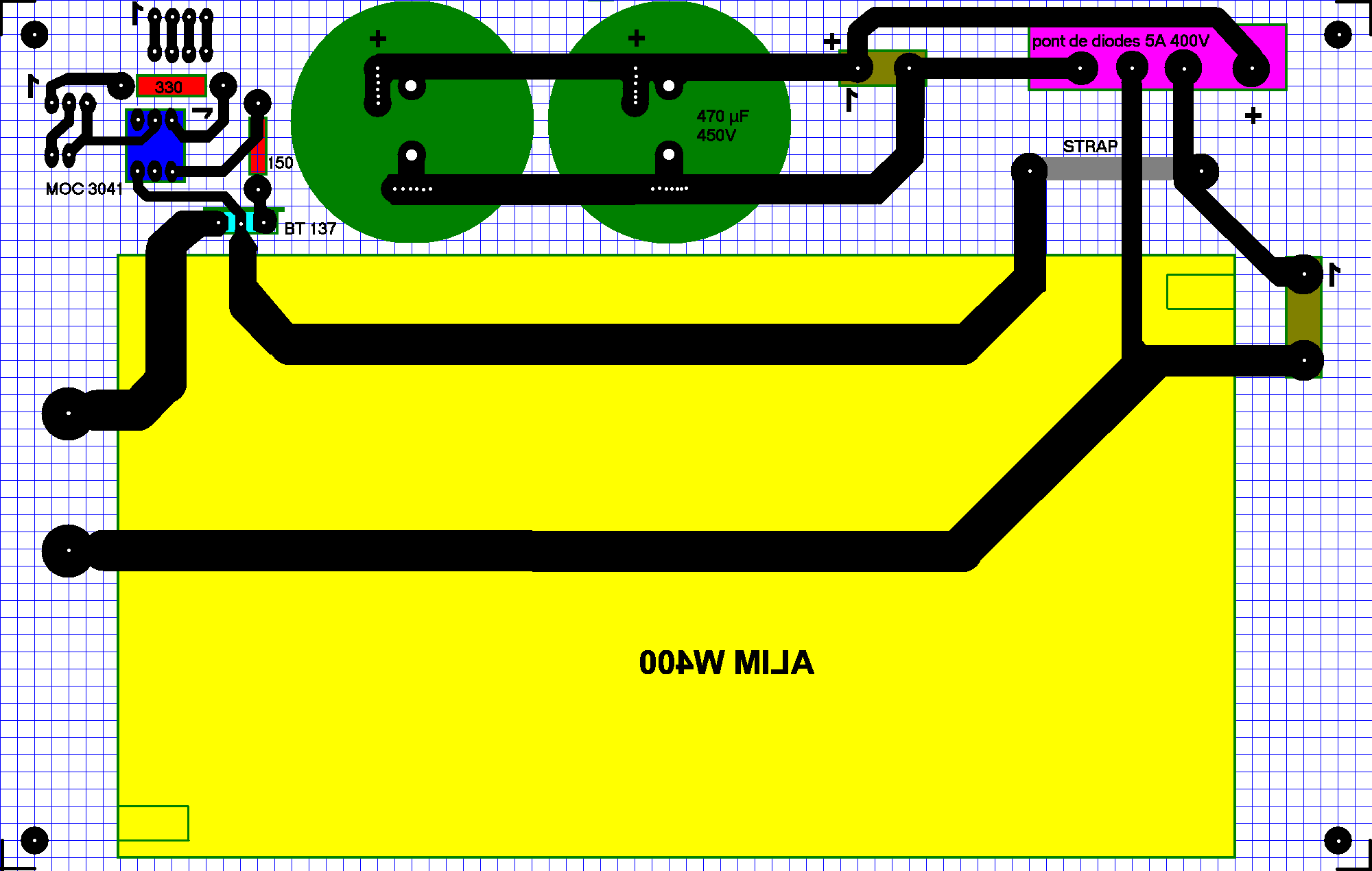

la partie en jaune correspond à l’emplacement pour l’alim d’une lampe MH 150W.

Le pont de diode supplémentaire sert à redresser la tension secteur pour alimenter la carte multitensions et celle de contrôle.

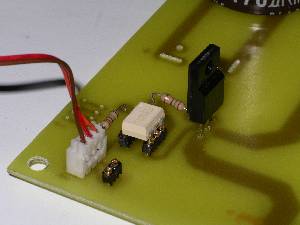

L’optocoupleur associé au triac permettent de commander la tension de la lampe via le processeur. Avant cela commandait une partie de puissance de la carte, maintenant cela commute simplement la tension secteur qui sert à alimenter l’alim spécifique pour lampe metal halide.

bt137, MOC3041, 150,330 200x127 mm

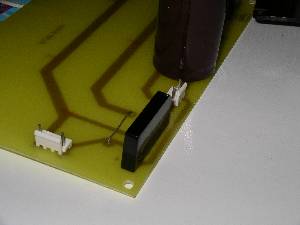

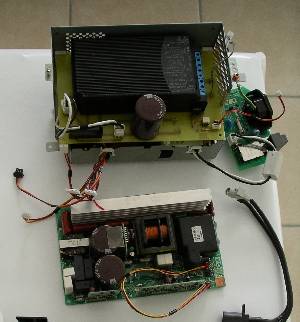

remonter la nouvelle carte en la cablant comme l’ancienne, exactement à la même place.
